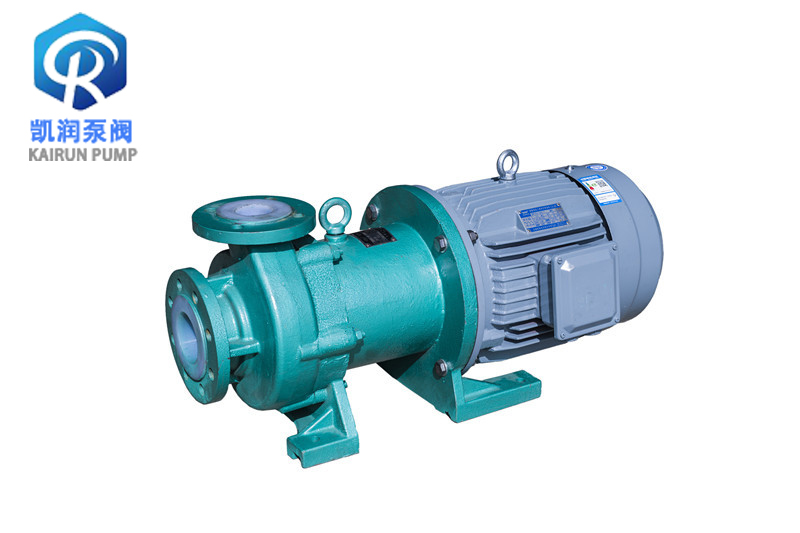

CQB-F系列氟塑料磁力泵

《产品说明书下载》
  • 品牌厂家：凯润泵阀
  • 产品别名：CQB-F系列氟塑料磁力泵
  • 主要材质：
  • 流量范围：
  • 扬程范围：
  • 功率范围：
  • 特别说明：产品图片以及参数跟实际产品略有差异
  • 定制说明：一切规格按照客户实际情况或量身定制，支持非标定制。
  • 库存配送：CQB-F系列氟塑料磁力泵有货，全国送货保障！
产品详细描述Detailed description
一、CQB-F系列氟塑料磁力泵产品介绍：
   设计特点
    CQB-F系列氟塑料磁力驱动离心泵，采用磁力耦合传动，防漏设计取消了轴封，消除了滴漏的烦恼，不污染使用场地。其过流部件采用氟塑料及高纯度工业陶瓷。具有优异的耐腐蚀性和密封性，可连续输送任意浓度的酸、碱、强氧化剂等腐蚀介质而毫不受损。

工作原理：

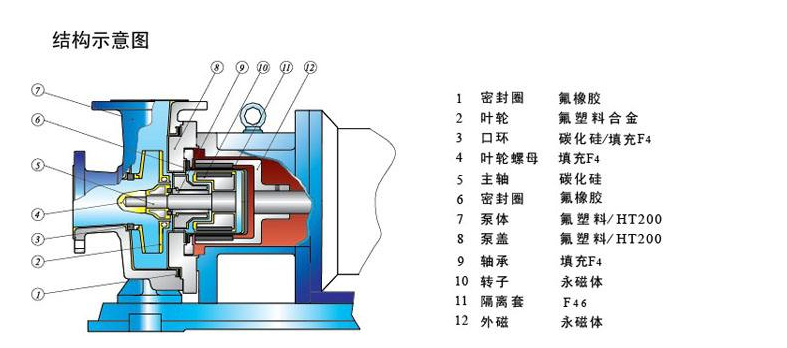

    驱动装置采用主动磁铁联轴器直接装在电机轴上，泵室封闭，通过磁力偶合间接驱动泵轴上带磁铁的叶轮旋转结构紧凑、安全节能。
    坚固耐用的泵体结构虽然接触液体部分是氟塑料，但泵外壳是金属材料，故泵体足以承受管道的重量及抵受机械性冲击。

运用领域：
CQB-F型氟塑料磁力驱动泵广泛适用于：石油化工、制酸制碱、有色金属冶炼、汽车制造的酸洗工艺、稀土分离、农药、染料、医药、造纸、电镀、无线电等行业。
特别是贵重、稀有、易挥发、易燃易爆、有毒、溶剂类液体的输送。

性能范围：
流量：0.5-200m³/h
扬程：8-80m
使用温度：-20℃-120℃。 采用新型材料耐温可达180℃

二、型号意义
CQB65-50-160FA
CQB 磁力驱动化工泵 65 泵进口法兰为DN65
50 泵出口法兰为DN50 160 叶轮名义直径为160mm
F 过流部件为氟塑料 A 定制型

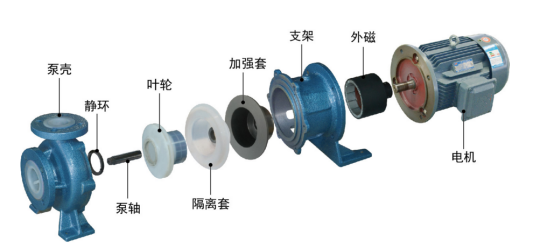

三、CQB-F系列氟塑料磁力泵拆解图












四、型号与性能参数
型号 流量
（m³/h）		 扬程
（m）		 转速（2900r/min） 口径（mm） 电机功率（KW）
汽蚀余量NPSH(m) 进口 出口
CQB16-12-50F 0.5 2 9 16 12 0.025
0.8 1.5
CQB15-15-65F 0.8 3.5 6 15 15 0.18
1 2.8
CQB20-15-75F 1.6 7 6 20 15 0.18
1.8 6
CQB25-20-100F 2.5 10 6 25 20 0.37
CQB32-20-110F 4 13.5 6 32 20 0.55
5.5 13
CQB32-20-125F 2.5 21 6 32 20 0.75
3.6 20
CQB40-25-120F 6.3 15 5 40 25 0.75
CQB40-25-125F 6.3 20 4.5 40 25 1.1
CQB40-40-125F 6.3 17.5 4 40 40 1.1
CQB50-32-125F 12.5 30 3.5 50 32 1.5
以上泵型为全塑型
CQB25-20-125F 1.5 22 2.5 25 20 1.1
2 20
3 19
CQB25-20-160F 1.5 34 2.5 25 20 1.5
2 32
3 30
CQB25-20-200F 1.5 52 2.5 25 20 4
2 50
3 48
CQB32-20-125F 2 22 2.5 32 20 1.5
3.2 20
5 19
CQB32-20-160F 2 34 2.5 32 20 2.2
3.2 32
5 30
CQB32-20-200F 2 52 2.5 32 20 4
3.2 50
5 48
CQB40-25-160F 4 33 2.5 40 25 3
6.3 32
8 29
CQB40-25-200F 4 51 2.5 40 25 1.1
6.3 50
8 48
CQB50-32-125F 7 22 2.5 50 32 1.5
12.5 20
15 19
CQB50-32-160F 7 33 2.5 50 32 4
12.5 32
15 29
CQB50-32-200F 7 52 2.5 50 32 7.5
12.5 50
15 45
CQB65-50-125F 15 22 3 65 50 4
20 20
25 15
CQB65-50-160F 15 27 3 65 50 4
20 25
25 20
CQB65-40-200F 15 33 3 65 50 5.5
20 32
25 28
CQB65-40-250F 10 35 4 65 50 4
17.5 32
19 25
CQB80-65-125F 15 40 4 65 50 5.5
20 38
25 32
CQB80-65-160F 15 51 4 65 40 11
20 50
25 45
CQB80-50-200F 35 22 4 80 65 7.5
50 20
60 15
CQB80-50-250F 35 34 4 80 65 11
50 32
60 28
CQB100-80-125F 35 51 5 80 50 18.5
50 50
60 45
CQB100-80-160F 65 22 5 100 80 11
100 20
120 18
CQB100-65-200F 70 34 5 100 80 18.5
100 32
120 28
CQB100-65-250F 70 53 5 100 65 30
100 50
120 47
型号 流量
（m³/h）		 扬程
（m）		 转速（1450r/min） 口径（mm） 电机功率（KW）
汽蚀余量NPSH(m) 进口 出口
CQB125-100-160F 80 9 5 125 100 11
100 8
120 7
CQB125-100-200F 80 14 5 125 100 11
100 12.5
120 11
CQB125-100-250F 80 22 5 125 100 15
100 20
120 18
CQB150-125-200F 150 14 5 150 125 18.5
200 12.5
240 11
CQB150-125-250F 150 21 5 150 125 22
200 20
240 19
CQB200-150-250F 300 21 5 200 150 45
400 20
480 19
以上泵型为钢衬泵型
若所需参数超出此范围，我厂可根据用户要求予以调整

备注：1.如果介质比重超过 1.3g/cm3 时，建议适当增加配套电机的功率。
2. 当介质含有 HF 酸或一些特殊介质时，须针对具体介质更换特定配件。
3. 不得输送含有颗粒的液体，不得无液空转，禁止输送会产生大量气泡的介质。
4. 液体粘度对泵性能的影响：当液体粘度发生变化时，泵的性能也有所变化。
