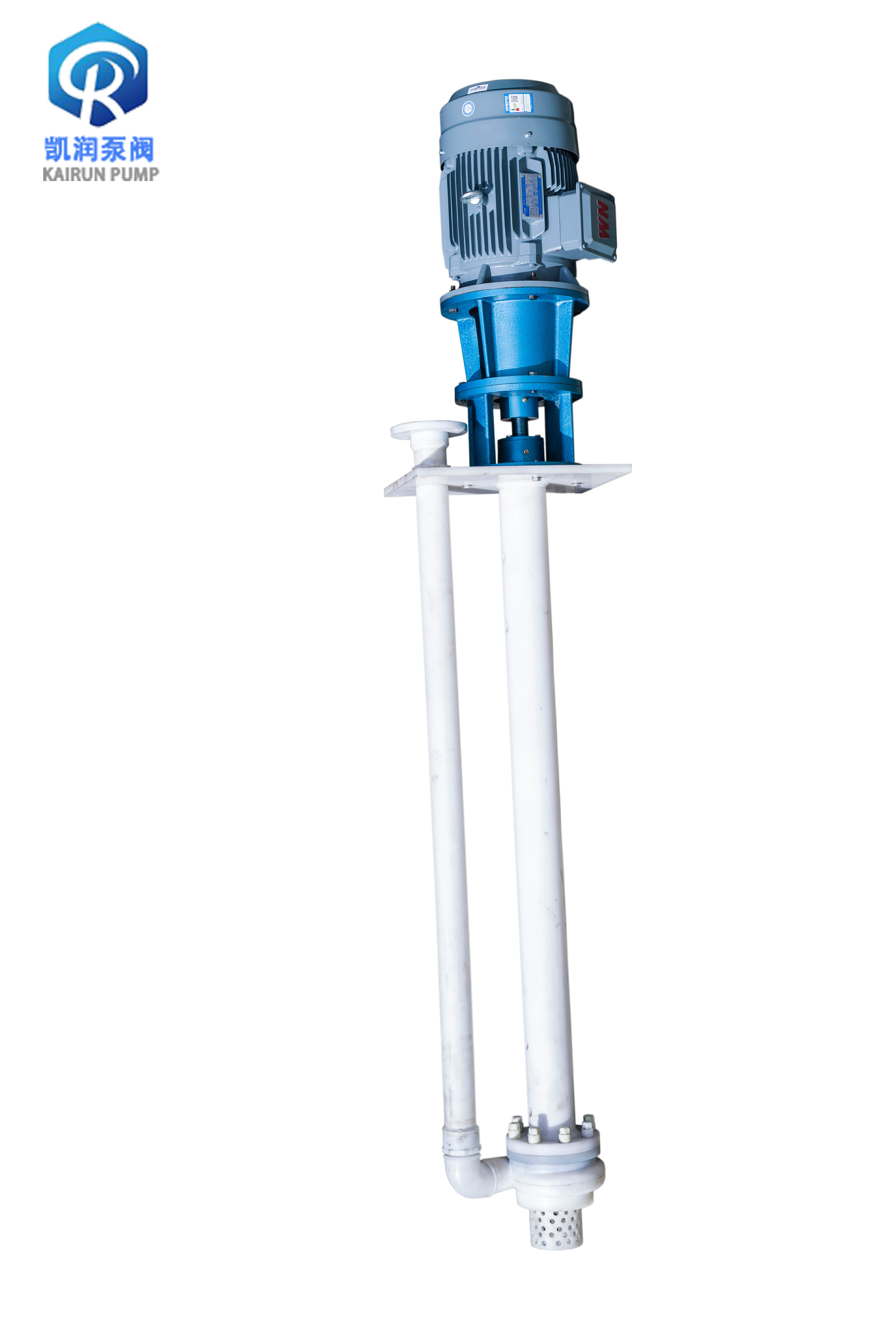

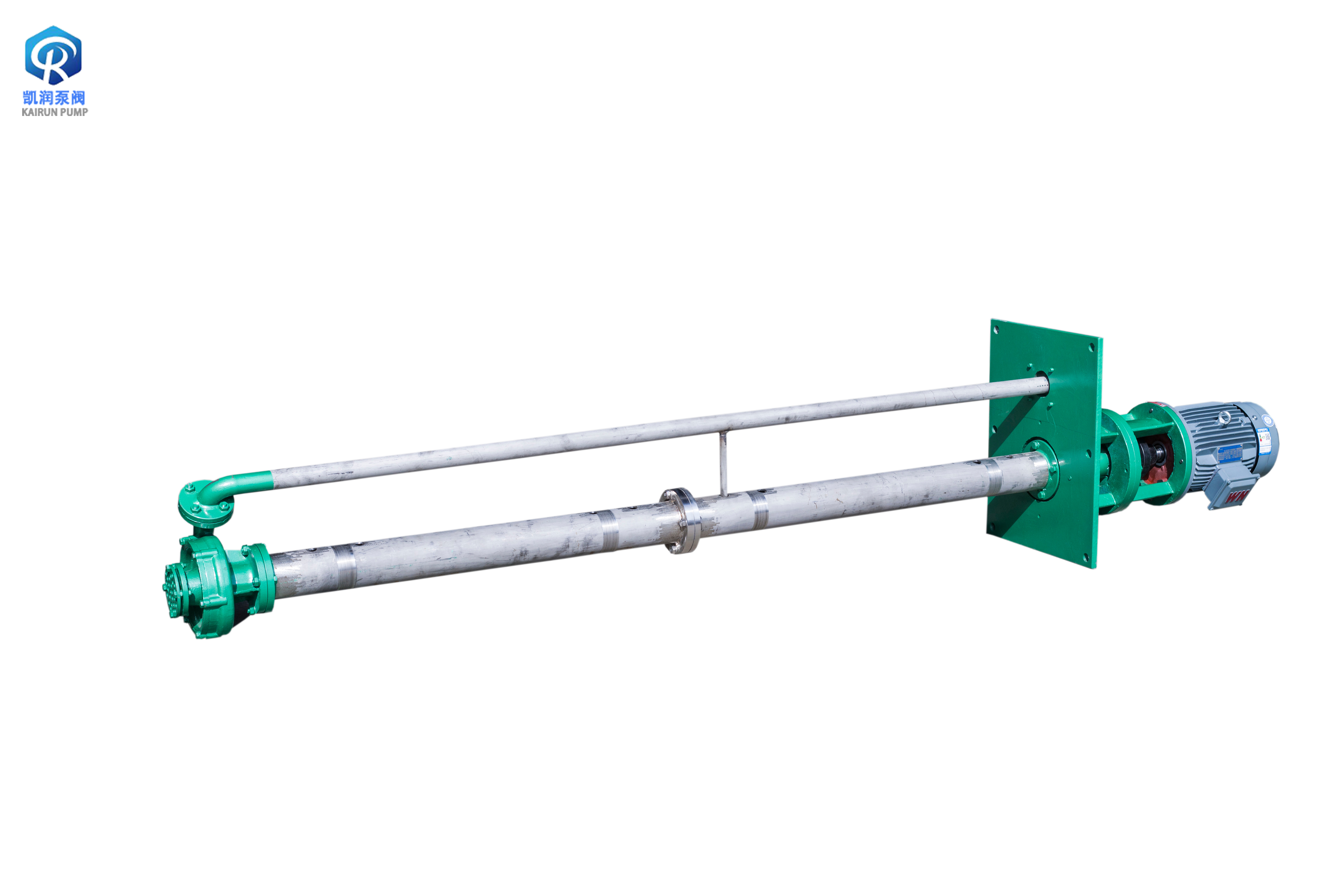

一、KHY/KFY型液下泵产品介绍
设计特点：
KHY/KFY型液下泵（以下简称液下泵）为单级单吸式离心泵。可根据工况要求适配输送纯净液体或含少量颗粒的腐蚀性液体的泵型。液下泵的工作部位浸没在液体当中，无轴封泄露，且占地面积小，设计合理，结构紧凑，使用可靠，耐腐蚀性能强。

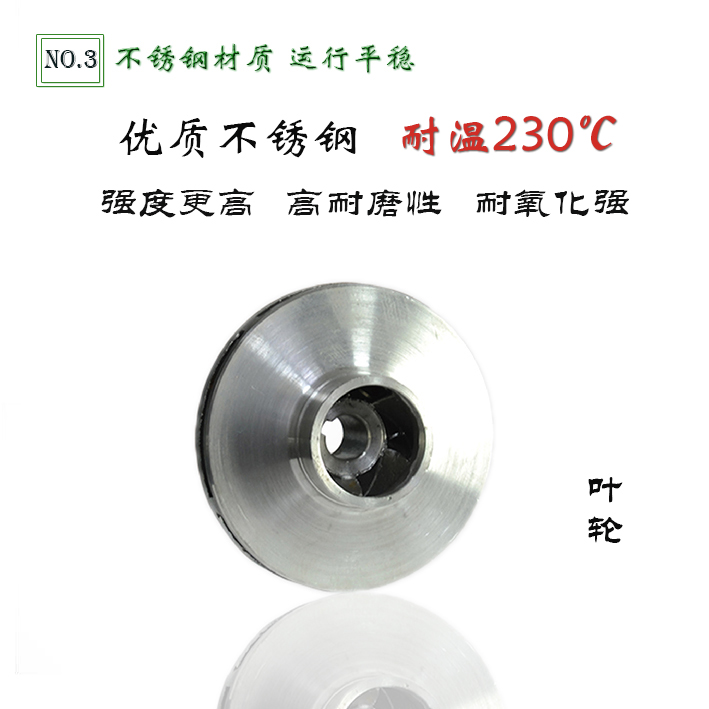

KHY/KFY型液下泵主要由泵体、泵盖、叶轮、泵轴、中间接管、出液管、轴承架、基座、电机架等零件组成。
液下泵的吸入口顺为沿轴线方向的底部，出液口与轴线平行。
液下泵的立式电动机以螺栓紧固于电机座上，并通过弹性联轴器与泵直接传动。泵体、中间接管、出液管、管法兰用螺栓连接构成一体，固定在底板上。泵的整体通过底板安装在容器或储槽上。
泵的轴向力与径向力（包括泵运转中所产生的水压力，叶轮及零件重量等）均由轴承室内所装单向推力轴承、单列向心轴承以及滑动导轴承所承受，保证泵正常安全运转。轴承用黄油润滑，导轴承由所输送的液体润滑。因此，工作时液面必须高于叶轮中心线。
液下泵由于伸入容器深度不同，分为有中间导轴承和无中间导轴承的结构。

运用领域：
广泛应用于废水处理、脱硫脱硝、化工、农药、制酸制碱等腐蚀性场所。

性能范围：
流量：2-200m³/h
扬程：5-80m
适用温度：-20℃-300℃


二、型号意义：

KHY/KFY50-30
KHY	凯润金属液下泵	KFY	凯润塑料液下泵
50	泵的进口口径为DN50	30	泵扬程为30m

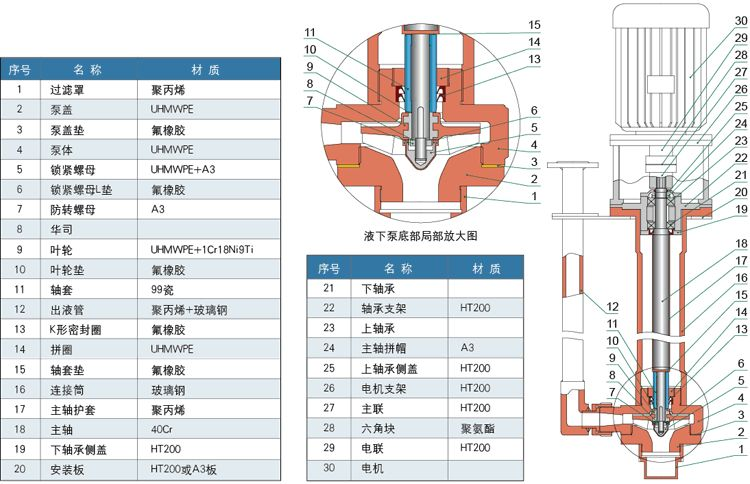

三、拆解图：



四、性能参数（KHY/KFY）：
配四级电机时，流量为二级电机的一半，扬程为二级电机的1/4

型号	流量 （m³/h）	扬程 （m）	转速（r/min）	电机功率 （KW）	液下深度
25-10	3.6	10	2900	1.5	金属材质0.5-5m 塑料材质0.5-3m
25-25	3.6	25	2900	3
25-40	3.6	40	2900	4
40-15	7.2	15	2900	1.5
40-25	7.2	25	2900	4
40-40	7.2	40	2900	5.5
50-15	12	15	2900	3
50-25	12	25	2900	4
50-40	12	40	2900	7.5
50-50	12	50	2900	11
65-15	25	15	2900	4
65-25	25	25	2900	5.5
65-40	25	40	2900	11
65-50	25	50	2900	15
80-15	50	15	2900	7.5
80-25	50	25	2900	11
80-40	50	40	2900	15
80-50	50	50	2900	22
100-25	100	25	2900	18.5
100-40	100	40	2900	22
100-50	100	50	2900	37
