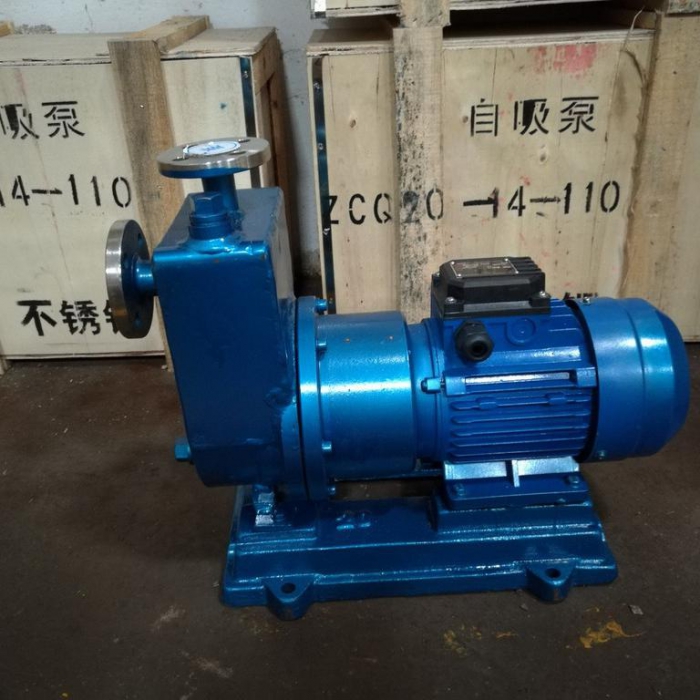

自吸磁力泵的基本结构构造与优势

自吸式磁力泵是在单级单吸式磁力泵的基础上从设计上作了两方面的改进。不锈钢泵系卧式、多级、单吸离心泵，用于输送不含固体颗粒、温度低于80℃的清水或物理化学性质类似于清水的液体。衬氟泵内衬氟塑料的泵，按照起结构形式一般可分为：衬氟离心泵、衬氟磁力泵、衬氟自吸泵。 磁力泵一种将永磁联轴的工作原理应用于离心泵的新产品。磁力泵由泵、磁力传动器、电动机三部分组成。首先，增加泵体进水口的位置，形成蓄水室;。使叶轮浸没在水中，其次是增加泵体，并将泵体安装在内隔板上，原来的一个通道分成两个内外通道，泵体出口膨胀，形成一个气水分离室，气水混合物除气。

自吸磁力泵的基本结构由叶轮、泵体、泵轴、轴承、密封圈和填料函六部分组成。

　　1、叶轮是自吸磁力泵的核心组成部分，它转速高出力大，叶轮上的叶片又起到一个主要影响作用，叶轮在装配前要通过进行静平衡实验。叶轮上的内外研究表面质量要求更加光滑，以减少由于水流的摩擦经济损失。　

2、泵体又称泵壳，它是磁力泵的主体。本实用新型具有支撑固定功能，并与安装轴承支架连接。

3.泵轴的作用是将电机与联轴器连接，将电机的扭矩传递给叶轮，因此是传递机械能的主要部件。

　　4、轴承是套在泵轴上支撑泵轴的构件，有滚动轴承和滑动轴承采用两种。滚动轴承可以使用一些牛油作为一个润滑剂加油要适当方式一般为2/3～3/4的体积没有太多会发热，太少又有响声并发热。滑动轴承系统使用的是透明油作润滑剂的,加油到油位线。太多油要沿泵轴渗出情况并且漂贱，太少轴承同时又要经济过热烧坏造成安全事故。在磁力泵运行管理过程中通过轴承的温度达到最高在85度一般运行在60度左右，如果我们高了企业就要自己查找问题原因并及时有效处理。　

　　5、密封环又称减漏环。叶轮进口与泵壳间的间隙过大会造成泵内高压区的水经此间隙流向低压区，影响泵的出水量，效率降低。间隙过小会造成叶轮与泵壳摩擦产生磨损。为了增加回流阻力减少内漏，延缓叶轮和泵壳的所使用寿命，在泵壳内缘和叶轮外援结合处装有密封环，密封的间隙保持在0.25～1.10mm之间为宜。　

　　6、填料函主要由不同填料，水封环，填料筒，填料压盖，水封管组成。填料函的作用研究主要目的是为了自己封闭泵壳与泵轴之间的空隙，不让泵内的水流不流到外面来也不让他们外面的空气可以进入到泵内。始终没有保持磁力泵内的真空。当泵轴与填料摩擦问题产生大量热量管理就要靠水封管住水到水封圈内使填料冷却。保持磁力泵的正常工作运行。所以在磁力泵的运行需要巡回监督检查学习过程中对填料函的检查是特别设计要注意。在运行600个小时我们左右就要对这些填料方式进行及时更换。

自吸磁力泵的优势：

自吸式磁力泵使水能够因为离心力的作用而排出。

2.磁力泵工作前，泵体和进水管必须注满水，处于真空状态。当叶轮快速旋转时，叶片促使水快速旋转，旋转的水在离心力的作用下飞离叶轮。泵内的水甩出后，叶轮中部形成真空区。
