Dg 型卧式磁力泵多级锅炉安装使用说明书

Dg 型卧式磁力泵多级锅炉安装使用说明书

　　一、概述

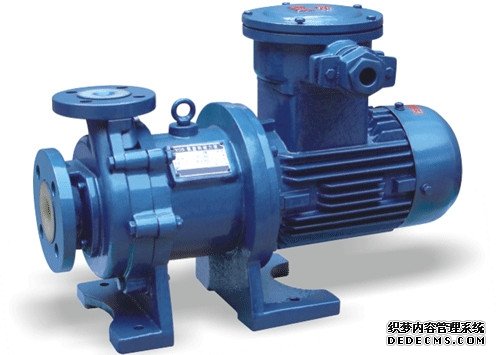

　　湖南利圣德节能技术科技发展有限责任公司DG型泵系卧式单吸多级分段式锅炉给磁力泵，供输送不含任何固体材料颗粒(磨料)的清水或物理学习化学结构性质以及类似于清水的其它离子液体。不锈钢磁力泵同属于无轴封结构泵的屏蔽泵一样，结构上只有静密封而无动密封，用于输送液体时能保证一滴不漏。不锈钢泵系卧式、多级、单吸离心泵，用于输送不含固体颗粒、温度低于80℃的清水或物理化学性质类似于清水的液体。衬氟泵内衬氟塑料的泵，按照起结构形式一般可分为：衬氟离心泵、衬氟磁力泵、衬氟自吸泵。 适用于中、低压锅炉给水用，也可作一般采用卧式多级离心清磁力泵用，被输送液体环境温度明显低于150℃。

型号说明DG16-60X10

16级磁力泵的设计流量为16m3/h60，单级扬程为60m10级，级数为10

　　三、结构说明

　　1、 泵壳体部分

泵壳部分主要由轴承体、前段、中段、后段、导叶等连接成一体，前段吸口中线、后段吐出中线和水平垂直。

　　2、 转子部分

转子部分主要由轴承、叶轮、轴套、平衡盘等安装在轴上的零件组成。轴上的零件用平键和套筒螺母紧固，使它们与轴成为一体。整个转子由两端的滑动轴承支撑在泵壳上，转子部分的叶轮数量取决于泵的级数。

　　3、 轴承部分

　　本型泵为滚动发展轴承，轴承不承受最大轴向力。泵在运行中应当通过允许一个转子部分在泵壳体中轴向方向游动，轴承用稀油润滑。

　　4、 泵的密封

泵前、中、后段之间的密封面用二硫化钼润滑脂密封，转子部分与固定部分之间用密封环、导叶套和填料密封密封，当密封环和导叶套的磨损影响泵的工作和性能时，应及时更换。

　　5、 平衡机构

平衡机构由平衡环、平衡盘、平衡套等组成。平衡机构用于平衡泵的轴向力。

　　6、 轴封与冷却

　　本型泵使用时，轴封一定要接水封水。采用的水封水外接一个外来水。当被输送的介质进行温度明显高于80°C时，必顺向水冷系统填料压盖和轴封产品冷却室通入冷却水。冷却水为常温或者清水。外接水封水和被输送的水相同，只是通过温度以及不同，冷却水设计压力为1.5-3Kg/cm?2;,水封水压力管理压力要高于其他密封腔压力0.5-1.5Kg/cm?2;。泵水封水和冷却水出口管路设备接口主要位置见泵上贴的标签，管路控制接口沿轴向相对位置见泵结构图，径向社会位置关系见图

在以下操作程序中，请注意“警告”、“小心”和“注意”标志，这些标志旨在强调人身安全和正确的操作和维护方法。

　　四、到货检查

设备到达后，应立即进行检查，如因装运造成任何缺陷，应立即向承运人报告。
